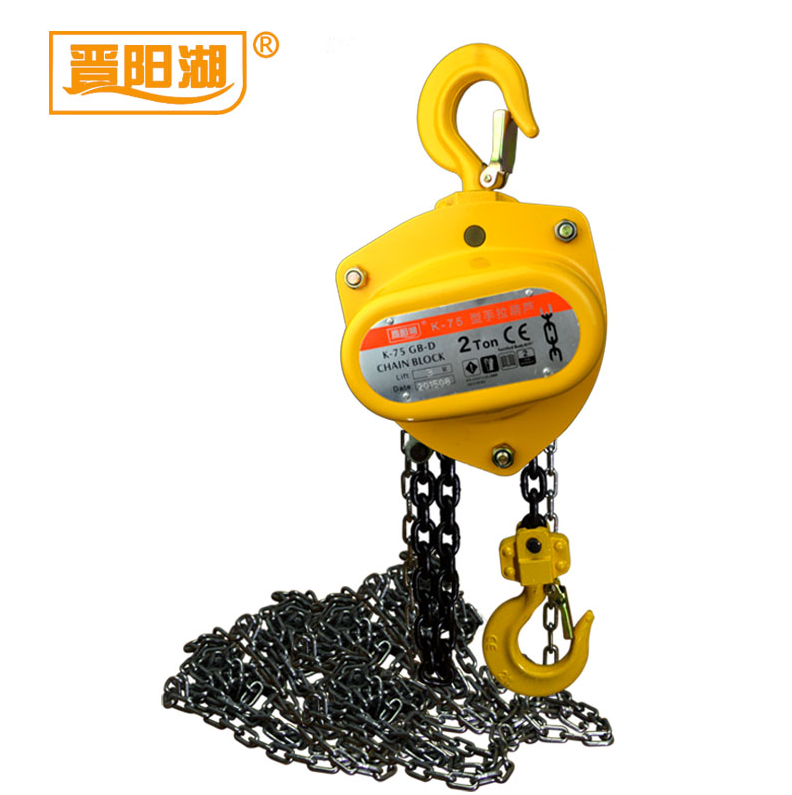

手拉葫蘆是一種使用簡單、攜帶方便的手動起重機械，也稱“環鏈葫蘆”或“倒鏈”它適用與小型設備和貨物的短距離吊運，起重量一般不超過10t。但是也有20T、30T、50T的大噸位的手拉葫蘆。鏈條葫蘆具有結構緊湊、手拉力小等特點。

       手拉葫蘆有鏈輪手拉鏈、傳動機械、起重鏈及上下吊鉤等幾部分組成。其中機械傳動部分又可分為蝸輪式和齒輪式傳動兩種。由于蝸輪式傳動的機械效率低，零件易磨損，所以現在已很少使用。齒輪傳動的手拉葫蘆有幾種型號，其中hs型是頗受歡迎的一種手動鏈條葫蘆；wa型是在hs型的基礎上的改進產品；sbl型是采用新型結構傳動，它的機械效率較高，但自重比hs型重一些。

       手拉葫蘆起重裝置的結構原理:一個帶反向逆止剎車的減速器和鏈條滑輪組的結合。

       手拉葫蘆是通過人力扳動手柄借助杠桿原理獲得與負載相匹配的直線牽引力，輪換地作用于機芯內負載的一個鉗體，帶動負載運行。它具有結構緊湊、重量輕、外形尺寸小、攜帶方便、安全可靠、使用壽命長、手扳力小、對鋼絲繩磨損小等優點。它可以進行提升、牽引、下降、校準等作業。若配置特殊裝置，不但可以作非直線牽引作業，而且可以很方便的選擇合適的操作位置，或以較小噸位的機具成倍地?cái)U(kuò)大其負載能力，對于較大噸位負載可以采用數個機具并列作業。

       手拉葫蘆是通過曳動手鏈條、手鏈輪轉動，將摩擦片棘輪、制動器座壓成一體共同旋轉，5齒長軸便轉動片齒輪、4齒短軸和花鍵孔齒輪。這樣，裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條，從而平穩地提升重物。采用棘輪摩擦片式單向制動器，在載荷下能自行制動，棘爪在彈簧的作用下與棘輪嚙合，保證制動器安全工作。它具有安全可靠、維護簡便、機械效率高、手鏈拉力小、自重較輕便于攜帶、外形美觀尺寸較小、經久耐用的特點，適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等用作安裝機器、起吊貨物，尤其對于露天和無電源作業，以及易燃易爆場所更有其重要作用。

       手拉葫蘆適用于工廠、礦工、農業、電力、建筑的生產施工，貨物起吊，車輛裝卸等，尤其對于露天及無電源作業，更有其重要之功用。除可單獨使用外，與各型手拉單軌行車配套使用組成手拉起重運輸小車，實現左右行走提升重物的功能,適用于單軌架空運輸，單梁橋式起重機和懸臂式起重機上。

       手拉葫蘆主要機件選用合金鋼材料制造，鏈條采用800mpa 高強度起重鏈條，高強度足料吊鉤，鏈條熱處理、低磨損、防腐蝕的鏈條；煅打式的吊鉤設計確保了緩慢起升以防過載；符合歐洲ce安全標準。
