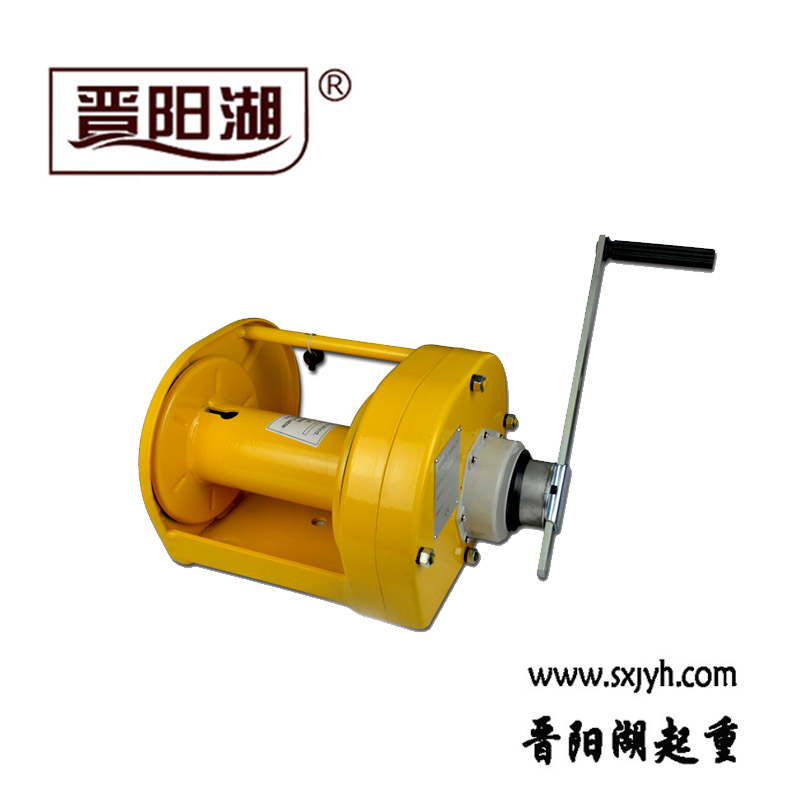

手搖式絞盤體積小、重量輕、使用方便，是一種輕巧靈活的牽引工具，適用于汽車、船舶、樹木等牽引作業。
重型手柄式手搖絞盤機采用手扳式扳手，即可以沿整個圓周進行搖動操作，又可以在圓周任意位置進行任意角度的擺動操作。尤其在狹小的空間操作，更顯示它的優越性。
齒輪箱和制動機構采用環保材料制作，更適用特殊的場合。
新型的制動棘爪設計，更好得、地保證了制動的穩定性。
手柄采用活動結構，能自由調節長度。
重型手柄式手搖絞盤機采用手扳式扳手，即可以沿整個圓周進行搖動操作，又可以在圓周任意位置進行任意角度的擺動操作。尤其在狹小的空間操作，更顯示它的優越性。
齒輪箱和制動機構采用環保材料制作，更適用特殊的場合。
新型的制動棘爪設計，更好得、地保證了制動的穩定性。
|
規格 |
0.5t |
1t |
2t |
3t |
|
|
額定載荷 |
0.5 |
1 |
2 |
3 |
|
|
試驗載荷（ kN） |
6.125 |
12.25 |
24.5 |
36.75 |
|
|
適用鋼絲繩直徑×長度 |
6.3×40 |
8×40 |
9×40 |
12.5×40 |
|
|
速比 |
4.33:1 |
12.19:1 |
22.68:1 |
29.16:1 |
|
|
連桿作用最大長度 |
350 |
350 |
350 |
350 |
|
|
最小手扳力（ N） |
120 |
120 |
130 |
180 |
|
|
主 要 尺 寸 (mm) |
A |
60 |
76 |
90 |
100 |
|
B |
140 |
175 |
190 |
230 |
|
|
C |
150 |
154 |
195 |
205 |
|
|
D |
100 |
110 |
155 |
155 |
|
|
E |
15 |
18 |
18 |
18 |
|
|
F |
403 |
443 |
490 |
549 |
|
|
H |
182 |
214 |
230 |
296 |
|
|
I |
130 |
170 |
170 |
170 |
|
|
J |
245 |
266 |
300 |
365 |
|
|
凈重 |
14.4 |
19.7 |
25.1 |
44.3 |
|
